Если вы когда-нибудь сталкивались с проблемами в работе компьютера, связанными с материнской платой, то наверняка слышали про конденсаторы. Эти маленькие компоненты, хоть и незаметны на первый взгляд, играют огромную роль в стабильной работе всей системы. Иногда они выходят из строя, и возникает необходимость их замены. В этой статье мы подробно разберём, как заменить конденсаторы на материнской плате шаг за шагом, чтобы даже новичок смог справиться с этой задачей.
Ремонт материнской платы своими руками может показаться пугающим, особенно если никогда не держали паяльник в руках. Но с нашим простым и понятным руководством вы увидите, что всё не так сложно! Мы расскажем, какие инструменты нужны, как определить неисправные конденсаторы и как аккуратно снять и установить новые, чтобы вернуть вашу плату к жизни.
Что такое конденсаторы на материнской плате и почему они выходят из строя?
Прежде чем приступать к замене, полезно понять, зачем вообще нужны конденсаторы и как они работают. Конденсаторы — это электронные компоненты, которые накапливают и стабилизируют электрические заряды, помогая обеспечивать плавное питание различных частей материнской платы. Без них может возникать нестабильность, и даже кратковременные сбои в напряжении могут привести к поломкам.
Чаще всего выходит из строя электролитический конденсатор. Почему? Потому что в течении времени его внутренняя жидкость испаряется или протекает, что приводит к снижению ёмкости и повышению сопротивления. На материнской плате это проявляется в виде вздутия конденсаторов, потекших следов или других видимых повреждений.
Основные причины выхода из строя конденсаторов
- Перегрев из-за плохой вентиляции корпуса или высокой нагрузки.
- Плохое качество комплектующих изначально.
- Электрические скачки и нестабильное напряжение.
- Механические повреждения при транспортировке или сборке.
В результате замена конденсаторов на материнской плате становится логичным шагом для восстановления работоспособности устройства и продления его срока службы.
Какие инструменты и материалы нужны для замены конденсаторов?
Перед тем как приступить к работе, важно подготовить все необходимое. Наличие правильных инструментов не только упростит процесс, но и поможет избежать повреждений платы и других компонентов.
Список необходимых инструментов и материалов
| Инструмент | Назначение |
|---|---|
| Паяльник с тонким жалом | Для выпаивания старых и пайки новых конденсаторов. |
| Отсос для припоя или медная оплетка | Удаление припоя с контактов на плате. |
| Набор конденсаторов | Подходящие по параметрам новые детали для замены. |
| Пинцет | Манипуляции с маленькими компонентами. |
| Отвёртка | Для разборки корпуса компьютера или ноутбука. |
| Лупа или микроскоп | Для детального осмотра платы. |
| Изопропиловый спирт и кисточка | Очистка платы от остатков припоя и загрязнений. |
| Антистатический браслет | Защита электроники от статического электричества. |
Если у вас нет некоторых из перечисленных инструментов, можно попытаться обойтись минимальным набором, но учтите, что без хорошего паяльника и отсоса пайка будет сложной и рискованной.
Как определить неисправный конденсатор на материнской плате?
Важно не просто заменить какой-то конденсатор наугад, а точно определить, какой из них неисправен. Зачастую материнские платы имеют несколько десятков конденсаторов, и менять их все — не лучший подход. Правильная диагностика помогает экономить время и деньги.
Визуальный осмотр
Самый простой метод — внимательно осмотреть плату. Неисправные конденсаторы обычно заметны по следующим признакам:

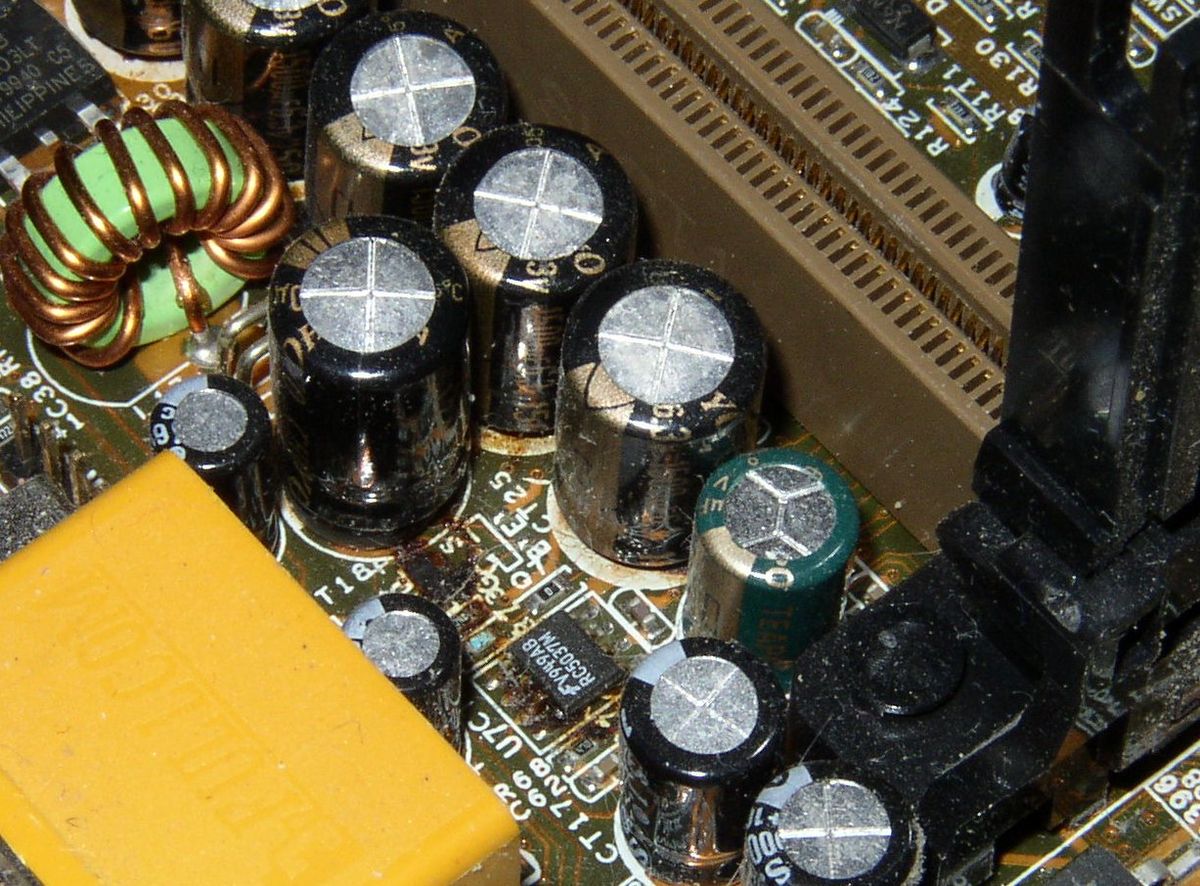

- Вздутие верхней крышки — конденсатор словно припухший.
- Потёки и коррозия вокруг выводов.
- Образование коричневых или тёмных пятен, следов от утечки электролита.
Если вы заметили хотя бы один из этих признаков, можно быть почти уверенным, что этот конденсатор требует замены.
Использование мультиметра
Для более точной диагностики можно использовать цифровой мультиметр с функцией измерения ёмкости. Этот прибор позволит проверить состояние каждого подозрительного конденсатора без необходимости выпаивать его.
Порядок измерения:
- Обесточьте плату, вытащите из розетки или выньте аккумулятор, если речь о ноутбуке.
- Переключите мультиметр в режим измерения ёмкости (или проверку диодов, если ёмкость недоступна).
- Приложите щупы к выводам конденсатора — соответствие измеренного значения с номиналом, указанным на корпусе, говорит о исправности.
- Если измеренное значение сильно отличается, конденсатор неисправен.
Этот способ поможет выделить именно те детали, которые нуждаются в замене, минимизируя риск ошибок.
Пошаговая инструкция по замене конденсаторов на материнской плате
Теперь перейдём к самой главной части статьи — как же правильно и безопасно заменить конденсаторы, чтобы материнская плата снова заработала.
Шаг 1: Подготовка рабочего места
Перед началом работы найдите хорошо освещённое место с ровной поверхностью. Убедитесь, что вокруг нет пыли и влаги. Наденьте антистатический браслет, чтобы исключить риск поражения платы статическим электричеством.
Разберите корпус компьютера и аккуратно извлеките материнскую плату, предварительно отсоединив все кабели и дополнительные модули. Для ноутбуков процесс сложнее, но принцип остаётся тем же.
Шаг 2: Поиск неисправных конденсаторов
С помощью лупы осмотрите плату и отметьте все подозрительные конденсаторы. Если у вас есть мультиметр, проверьте их ёмкость.
Шаг 3: Выпаивание старого конденсатора
Разогрейте паяльник до оптимальной температуры (около 320–350°C для большинства работ). При помощи отсоса или медной оплётки аккуратно снимите припой с выводов конденсатора с обратной стороны платы.
Затем аккуратно вытащите конденсатор, используя пинцет. Важно не силиться и не повредить платы, поскольку дорожки на поверхности очень тонкие и легко отрываются.
Шаг 4: Подбор нового конденсатора
Обратите внимание на параметры заменяемой детали — ёмкость (обозначается в микрофарадах, мкФ) и напряжение. Новый конденсатор должен соответствовать или даже иметь чуть больший запас по напряжению, но ёмкость не должна отличаться.
Также правильно соблюдайте полярность — электролитические конденсаторы имеют «+» и «-» выводы. На плате нарисованы соответствующие обозначения, обязательно ориентируйтесь на них.
Шаг 5: Установка нового конденсатора и пайка
Вставьте новый конденсатор в те же отверстия, соблюдая полярность. Осторожно прижмите его к плате и переверните, чтобы распаять выводы с обратной стороны.
Нанесите небольшое количество припоя на паяльник и быстро прогрейте выводы, подавая припой. Пайка должна быть аккуратной, с ровной и блестящей поверхностью — это признак хорошего соединения.
Шаг 6: Очистка платы
После пайки протрите место вокруг выводов изопропиловым спиртом и кисточкой, чтобы убрать остатки флюса или загрязнения. Это помогает предотвратить коррозию и улучшает внешний вид.
Шаг 7: Проверка и сборка
Когда все конденсаторы заменены, ещё раз внимательно осмотрите плату, нет ли ненадёжных соединений или повреждений. Затем установите плату обратно в корпус, подключите все кабели и включите компьютер. Зачастую после такой замены материнская плата начинает работать без сбоев.
Полезные советы и рекомендации для успешной замены конденсаторов
Чтобы ваша работа прошла без проблем, учтите несколько важных моментов:
- Терпение и аккуратность. Не спешите, тщательно выполняйте каждый этап, чтобы не навредить плате.
- Используйте качественные конденсаторы. Подбирайте комплектующие от проверенных производителей, чтобы ремонт получился долговечным.
- Наблюдайте за температурой паяльника. Слишком высокая температура может повредить элементы и дорожки платы.
- Не забывайте о безопасности. Работайте в хорошо проветриваемом месте и избегайте контакта с горячим жалом.
- Повторно проверяйте полярность. Установка конденсатора в обратном направлении может привести к его взрыву при подаче питания.
Типичные ошибки при замене конденсаторов
| Ошибка | Последствия | Как избежать |
|---|---|---|
| Перегрев платы паяльником | Повреждение дорожек, отслоение слоя платы | Используйте паяльник с температурным контролем, не задерживайте жалом на одном месте |
| Неправильная полярность конденсатора | Конденсатор быстро выходит из строя, возможен взрыв детали | Внимательно изучайте маркировки на плате и корпусе конденсатора |
| Использование неподходящих по параметрам конденсаторов | Нестабильная работа платы, повторные поломки | Подбирайте детали с параметрами, одинаковыми или лучше, чем у старых |
| Недостаточная очистка контактов | Плохой контакт, окисление и коррозия | Используйте спирт и кисточку для тщательной очистки |
Заключение
Замена конденсаторов на материнской плате — вполне выполнимая задача, если подойти к ней с изучением и приготовлением. Понимание назначения этих компонентов и проявление осторожности при работе помогут вам вернуть к жизни даже старый компьютер или ноутбук. Наше пошаговое руководство нацелено на простоту и понятность, чтобы каждый, даже без профессионального опыта, мог попробовать провести ремонт самостоятельно.
В конечном итоге, экономия на обращении в сервис и удовлетворение от выполенного своими руками ремонта — отличные мотивации для того, чтобы освоить этот процесс. Помните, главное — правильный подбор инструментов, аккуратность и внимание к деталям. Тогда ваша материнская плата прослужит ещё долгие годы, а вы приобретёте полезный опыт, который пригодится в будущем.
